多功能廳的建設，主要是以滿足演講、報告、會議、演出、多媒體信號處理播放等各項職能的要求。其中多功能廳燈光音響系統是整個多功能廳的靈魂，而要做好這兩個部分在整個前期施工布線過程就尤為重要。

接下來鷹皇科技利用14年行業經驗為大家介紹一下在多功能廳燈光音響中前期施工布線方案。

線路敷設：

所有線路的敷設均采用鋼管穿管敷設。管線施工按照《電氣裝置安裝工程1Kv及以下配線工程施工及驗收規范》GB50258-96的要求進行多功能廳燈光音響.

線材配用：

所有信號連接線纜均按照多功能廳燈光音響的規格品牌敷設。

多功能廳燈光音響連接方式：

所有的設備之間的信號連接均按照廣播電視設備的高工藝和質量要求進行。

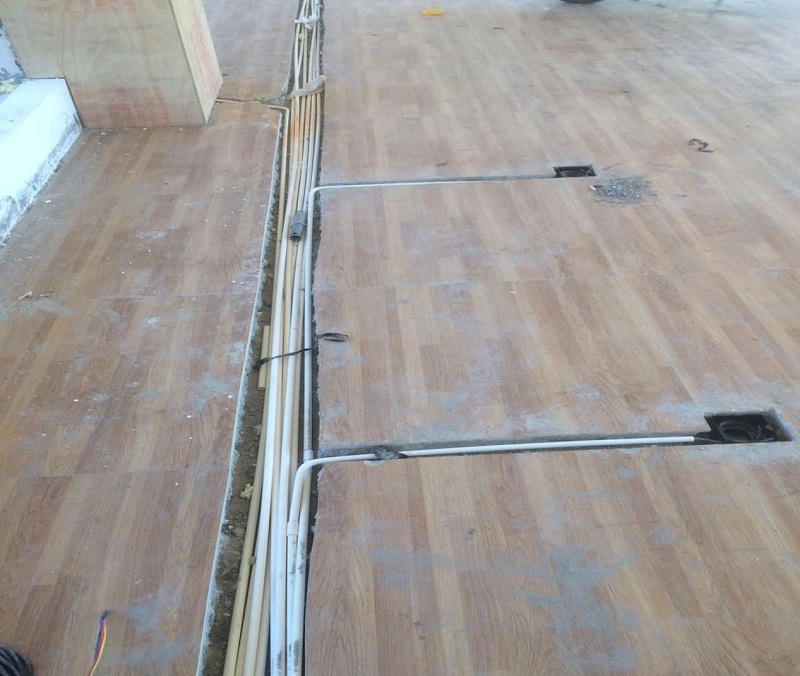

多功能廳燈光音響布線方式：

（1）  各管路敷設結合其它專業的路由選擇切合實際的敷設方法；?路由敷設選用鍍鋅金屬線槽和熱鍍鋅鋼管結合的方法進行；

（2）?線槽與線管必須按照規范進行固定，墻面采用線卡或支架固定，吊頂內采用吊架固定，固定距離符合施工規范要求。

（3）?線纜的彎曲半徑不大于線纜直徑的15倍，電源線宜與信號線、控制線分開敷設；

（4）?線纜長度應逐盤核對，并根據設計圖上各段的長度來選配線纜。宜避免線纜的接續，當線纜接續時應采用專用接插件。

多功能廳燈光音響施工工藝：

參照《視聽、視頻和電視系統中設備互連的優選配接值》GB/T15859-1995、《聲系統設備互聯優選配接值》GB/T14197-93、《聲系統設備互聯用連接器應用》GB/T14947-94、《視聽系統設備互連用連接器的應用》GB/T15644-95等相關國家標準進行。

多功能廳燈光音響機房布線：

采用地槽和墻槽時，線纜應從機架、控制臺低部引入，將線纜順著所盤方向理直，按線纜的排列次序放入槽內，拐彎處應符合線纜曲率半徑要求；

線纜離開機架和控制臺時，應在距起彎點10毫米處捆綁。根據電纜的數量應每隔100～200毫米捆綁一次；

有線槽時，線槽每隔一定距離留出線口，線纜由先扣從機架上方引入，并成困綁扎。

線纜在機房靜電地板下課靈活鋪設，并應順直無扭絞；

在布線的線纜兩端應留適度的余量并標注明顯的永久性標記。

多功能廳的建設中多功能廳燈光音響的布線非常重，隱蔽工程預埋細節一定要做好記錄，今后在設備使用中排查故障提供可查詢依據。
